1. 能源接入統一化：多協議兼容（Modbus/IEC104 等），實現光伏、儲能、充電樁等設備集中接入與數據貫通。

2. 調度管理智能化：AI 閉環調度（預測 - 決策 - 執行 - 反饋），提升響應速度與調節精度。

3. 預測分析多維化：覆蓋分鐘級到年級預測，結合電價、氣象等數據支撐決策。

4. 市場交易一體化：支持現貨 / 輔助服務市場全流程，預留電力交易中心接口。

5. 能碳管理協同化：實時計算碳減排量，形成可交易碳資產數據體系。

三、系統架構

3.1 核心設計思想：雙體系協同

系統架構以 “雙體系協同” 為核心，通過電能力管理體系與電能量管理體系的互補支撐，實現從安全運行到智能增值的閉環管理。

        電能力管理體系：核心目標是保障系統安全可控、響應可調用，聚焦儲能及關聯能源單元的調節能力與靈活性管理。具體通過四項關鍵功能

實現：一是基于SOC、功率上下限等數據，實時計算可上調容量、可下調容量及持續時長，刻畫儲能不同工況下的動態能力；二是匯總儲能、光

伏、可轉移負荷等資源的可調容量，形成站點級、園區級、區域級能力模型，為虛擬電廠與市場調度提供聚合支撐；三是評估儲能在調峰、調頻

等場景下的響應速率、精度與延時，形成能力等級與可調用指標；四是按 15 分鐘或 30 分鐘粒度生成可調能力曲線，為 AI 策略、市場申報及輔

助服務提供基礎輸入。

        電能量管理體系：核心目標是實現能量清算、收益最優與安全運行，聚焦儲能系統的經濟性與效益提升。以 AI 優化算法為核心，結合多源

數據實現四大功能：一是基于分時與現貨電價、負荷預測及電池狀態，利用強化學習算法生成最優充放電曲線；二是建立兼顧收益提升與壽命約

束的雙目標函數，平衡電價收益與電池衰減成本；三是通過 AI 自學習模型持續修正預測偏差與策略參數，提升收益穩定性和策略能力；四是輸出

 AI 決策出力、收益對比、健康評分等分析結果，為系統運維與運營決策提供量化依據。

3.2 分階段實施路徑

1. 一期（儲能智能優化）：完成儲能數據接入、AI 調優引擎建設、電能力建模，實現 “算得清、調得準、收益高”。

2. 二期（多能協同）：擴展光伏 / 負荷 / 充電樁接入，新增市場交易、能碳管理功能，建成源網荷儲一體化平臺。

3.3 南北向貫通設計

• 南向采集層：覆蓋 BMS/PCS/ 光伏逆變器等設備，支持多協議與邊緣緩存（弱網 / 離網場景數據安全）。

• 北向?qū)訉?/span>：對接運服平臺、虛擬電廠系統，預留電力交易 / 碳資產接口。

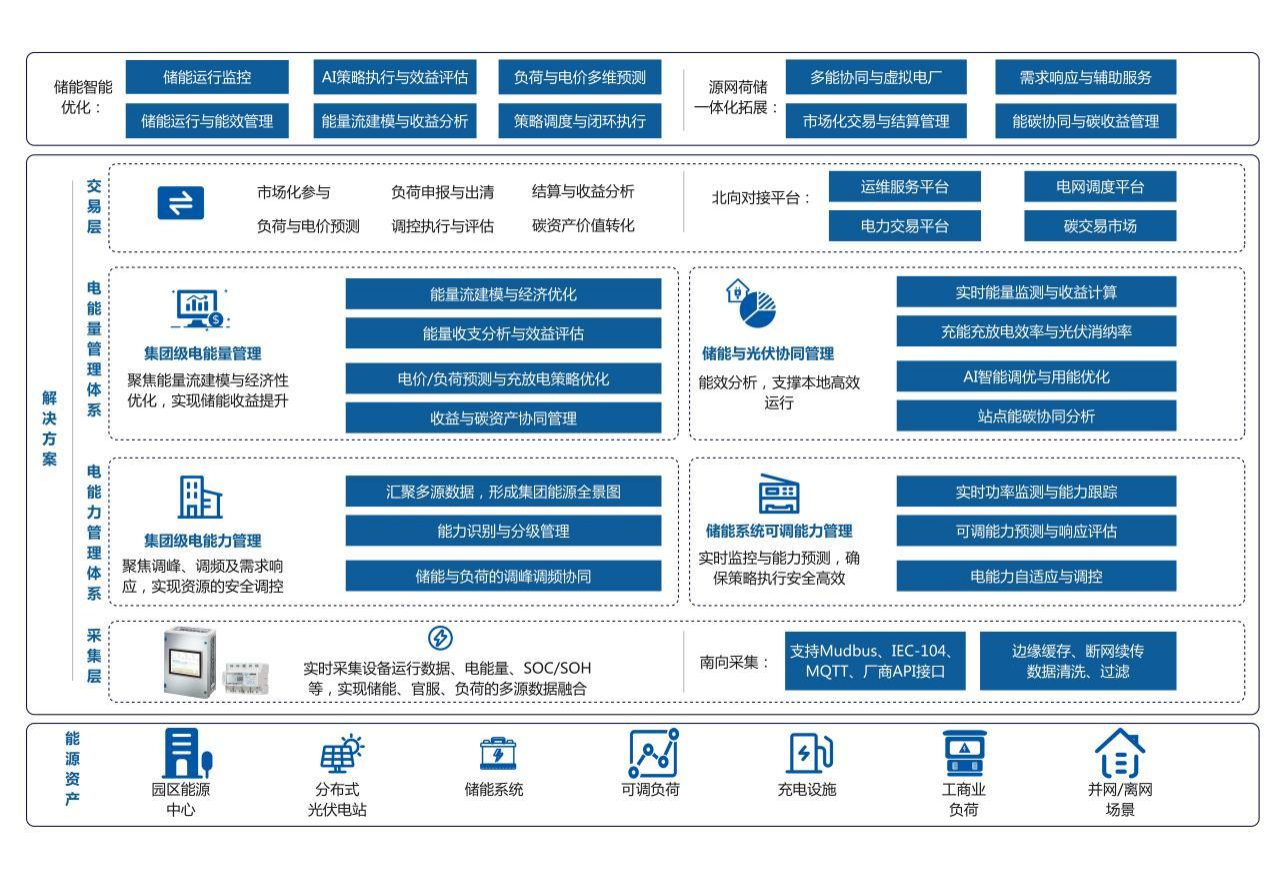

                                                                              圖 3.1 系統架構

四、系統設計方案

4.1 核心配置說明

1. 儲能系統接口（BMS/PCS）：用于采集電池運行容量（SOC）、充放電功率、設備狀態量等關鍵數據，對接工商業儲能站，支持后續調度

2. 指令與策略下發，配置數量根據實際儲能站點規模按需確定。

3. 邊緣網關：支持 Modbus、MQTT、IEC104 等主流協議轉換，具備斷點續傳功能，可在弱網或離網場景下保障數據完整性與安全性，每個

4. 園區或獨立站點按需配置 1 臺，實現就近數據處理與本地化決策。

5. 源網荷儲一體化管控平臺：作為核心軟件模塊，集成運行監控、AI 預測引擎、策略調度、能碳管理等功能，支撐多能源單元統一接入、智

6. 能優化與市場化運營，整套平臺僅需部署 1 套即可滿足集團級或區域級管理需求。

7. 網絡與安全系統：包含 VPN、防火墻、全鏈路加密等組件，確保數據傳輸與存儲過程中的機密性、完整性，防止非授權訪問與數據泄露，

8. 根據設備分布與網絡規模按需配置。

9. 序號	名稱	參數	單位	數量
   1	光伏逆變器通訊管理機接口	支持并網點電壓、電流、有/無功功率、發電量采集	套	按需
   2	儲能系統接口（BMS/PCS）	采集SOC、電壓、電流、充放電功率、狀態量	套	按需
   3	充電樁控制器接口	直流/交流樁協議接口，支持功率、電量、狀態采集	套	按需
   4	換電站工控接口	采集電池倉、軌道、工控系統狀態，支持遠程調度	套	按需
   5	園區總表與關鍵分路電表	三相四線，支持總量計量、分時存儲、遠程抄表	臺	按需
   6	邊緣網關	支持 Modbus/MQTT/IEC-104 協議轉換、斷點續傳	臺	按需
   7	通訊管理機/工業交換機	支持 Modbus-RTU/TCP，具備防雷與隔離保護	臺	1
   8	ePanel 云控箱（邊緣計算）	支持協議轉換、邊緣策略執行、數據可視化	套	按需
   9	源網荷儲一體化管控平臺	運行監控、能效分析、預測引擎、策略調度、交易沙盤	套	1
   10	數據存儲與中臺服務	時序庫、事件庫、合同庫，數據清洗與特征建模	套	1
   11	網絡與安全系統	VPN、防火墻、全鏈路加密、訪問控制	套	按需
   12	遠程服務與運維支持	7×24 技術支持、軟件升級、接口擴展	套	1

4.2 平臺核心功能

1. 能源接入與監控：秒級數據采集，支持全局（能源大屏）、站點（出力 / SOC）、設備（電壓 / 電流）三級可視化。

2. AI 預測與調度：多時間尺度預測（分鐘級 - 月度），動態生成充放電策略（經濟 / 健康 / 安全模式可選）。

3. 市場交易與輔助服務：可調能力評估、負荷申報、現貨 / 輔助服務交易全流程管理。

4. 數據安全與擴展：角色權限管控、數據加密備份，支持標準化模板快速復制部署。

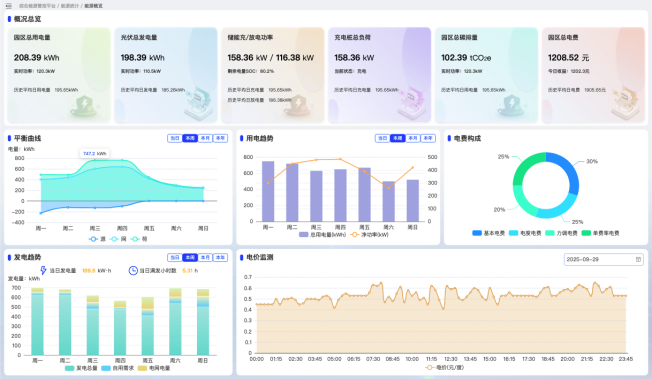

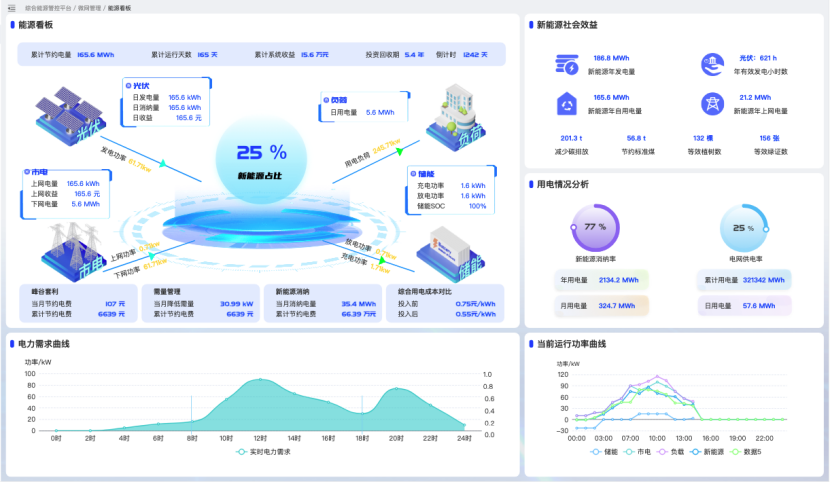

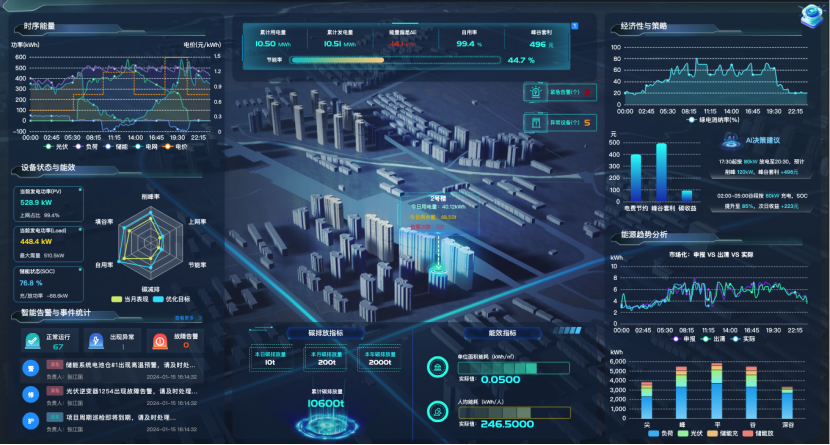

                                                                              圖 4.1 數據可視化

                                                                              圖 4.2 數據監測

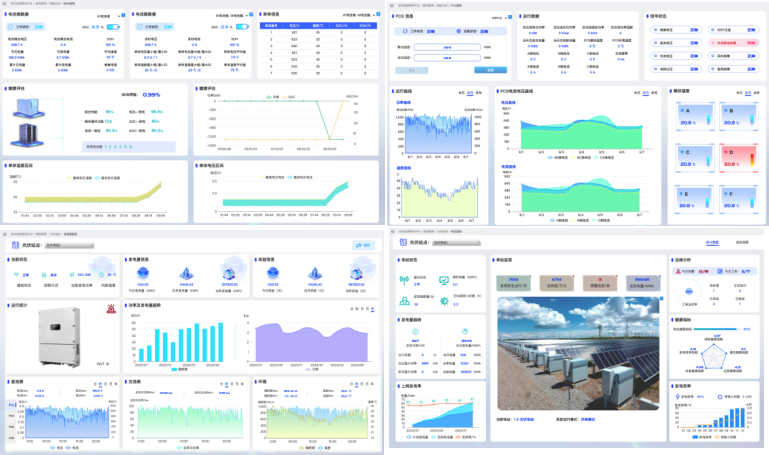

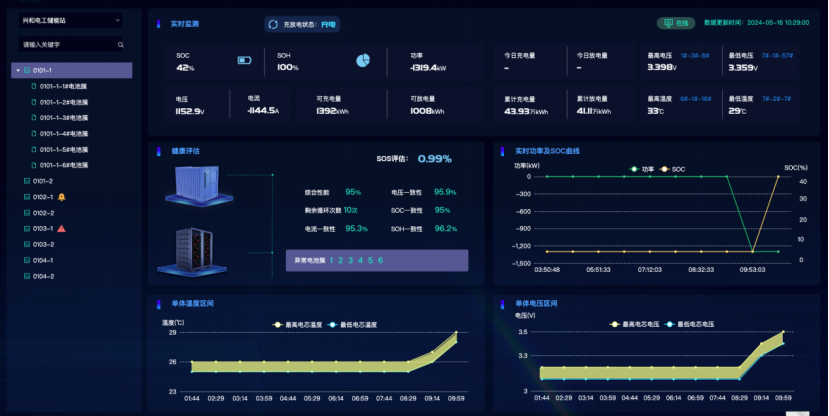

                                                                              圖 4.3 儲能數據監測

                                                                              圖 4.4 多源運行狀態監測

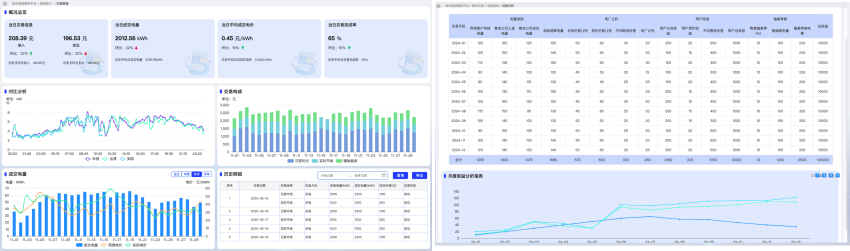

                                                                              圖 4.5 能源總量統計

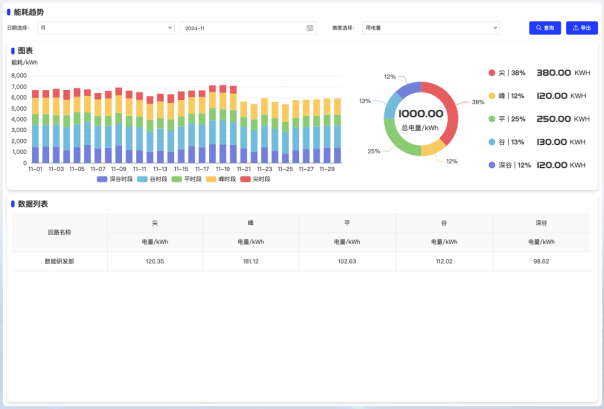

                                                                              圖 4.6 分時能源統計

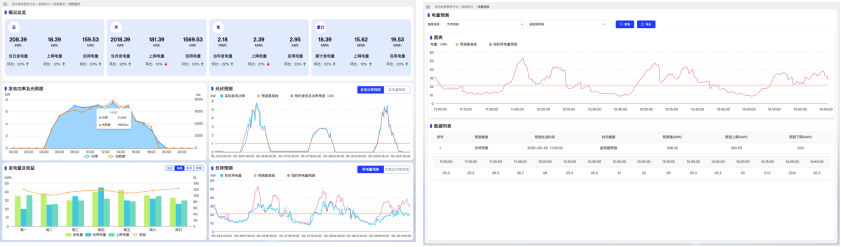

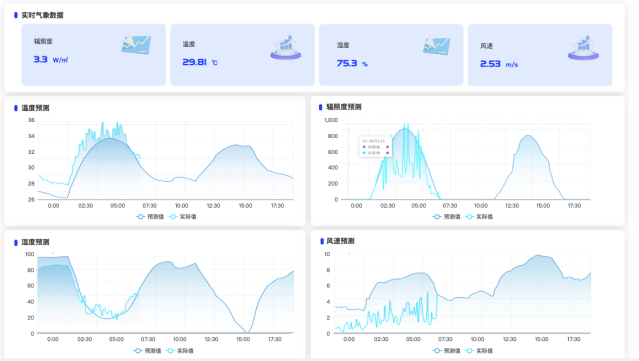

                                                                              圖 4.7 氣象預測

                                                                              圖 4.8 負荷預測

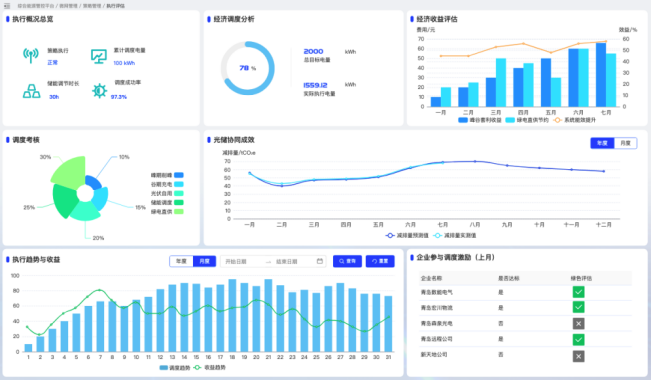

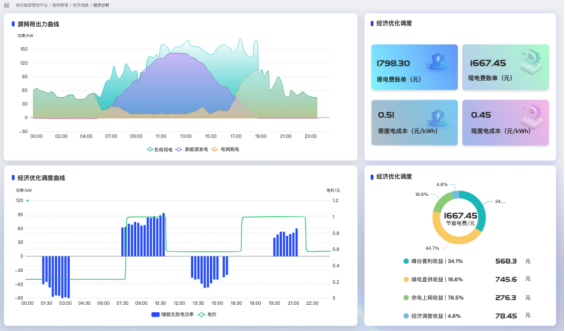

                                                                              圖 4.9 經濟優化調度

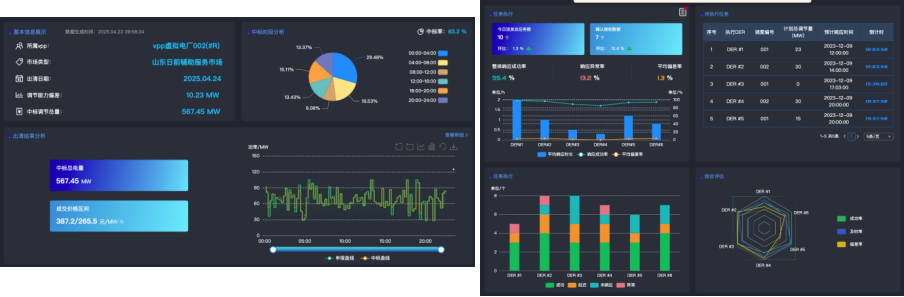

                                                                              圖 4.10 響應評估

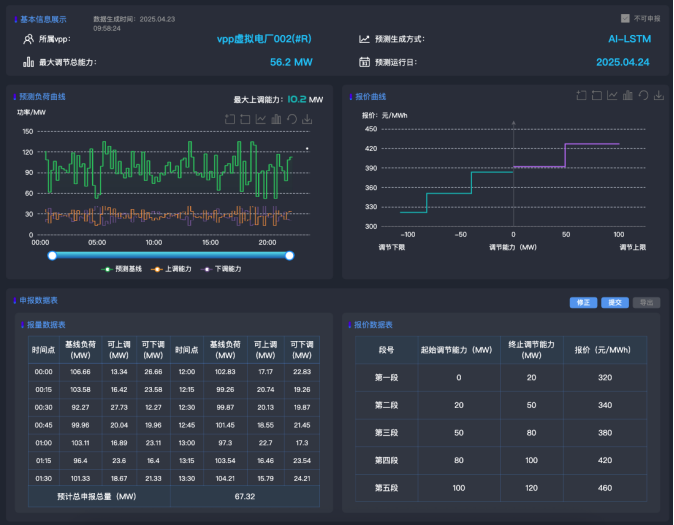

                                                                              圖 4.11 負荷預測與負荷申報

                                                                              圖 4.12 出清分解與響應跟蹤

                                                                              圖 4.13 市場化交易

五、實施與維護

5.1 實施步驟

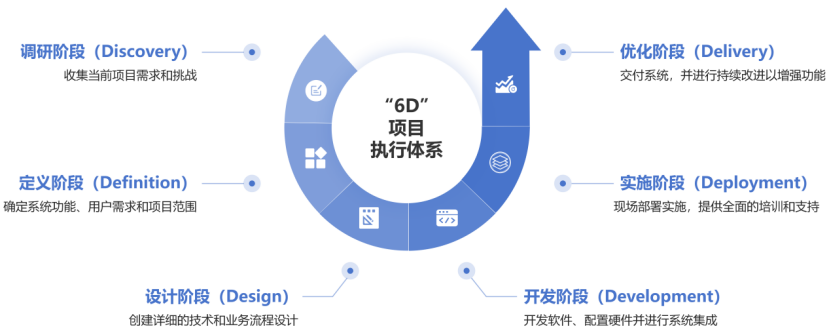

                                                                              圖 5.1 實施步驟

項目實施遵循以下 流程推進，各階段核心工作如下：

1. 調研階段：全面摸排光伏、儲能、充換電站等設施部署現狀，梳理運營管理與戰略需求，識別運行監測、告警處置等痛點，明確功能優先

2. 級與典型應用場景。

3. 定義階段：確定平臺 “電能力 + 電能量” 雙體系頂層架構，劃分一期（儲能數據接入、AI 調優、能量流分析）與二期（多能協同、市場交

4. 易、能碳管理）功能邊界，統一通信協議、數據接口與用戶角色權限規則。

5. 設計階段：規劃設備接入方式（如 BMS/PCS 接入通訊管理機）、集團 - 站點雙層網絡結構，明確 AI 優化引擎、策略調度等模塊邏輯接口，

6. 細化分階段實施任務與時間節點。

7. 開發階段：搭建平臺基礎框架，完成前后端開發、數據庫建設與多協議接入適配，實現一期核心功能開發，并在實驗環境與試點站點開展

8. 功能測試、數據準確性驗證與穩定性調試。

9. 實施階段：完成現場設備安裝、參數配置與通訊調試，推進集團級平臺初始化與分站點接入聯調；針對運維、管理、操作等不同角色開展

10. 定制化培訓，按 “急用先行” 原則優先上線儲能監控與 AI 調優功能。

11. 優化階段：持續跟蹤系統運行效果，結合歷史數據與反饋動態修正 AI 模型參數；逐步擴展光儲協同、虛擬電廠調度等功能，最終形成 “數

12. 據采集 - AI 優化 - 能力建模 - 市場交易” 的完整業務閉環。

5.2 運維支持

• 7×24 小時監控：實時跟蹤光伏、儲能等設備運行狀態，監測進線負載、電壓波動、策略執行反饋等核心指標，異常時通過短信、APP、郵

• 件多渠道自動告警，支持遠程診斷與策略修正。

• 分級培訓：針對物業運維人員開展監控界面操作、告警處理培訓；為能源管理技術人員提供儲能接入配置、策略參數調整培訓；向管理層

• 講解能效指標分析、收益評估與運行報告解讀方法。

• 數據安全：構建多層級數據備份機制，支持定期自動備份與人工導出，具備數據還原與時間點回滾能力；采用傳輸加密、防火墻、訪問控

• 制等手段，確保數據安全與操作可追溯。

六、效益預測
